جزئیات محصول:
|
|
| محل منبع: | چين |
|---|---|
| نام تجاری: | HILINK |
| گواهی: | CE FCC Rohs |
| شماره مدل: | PLC Splitter |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |

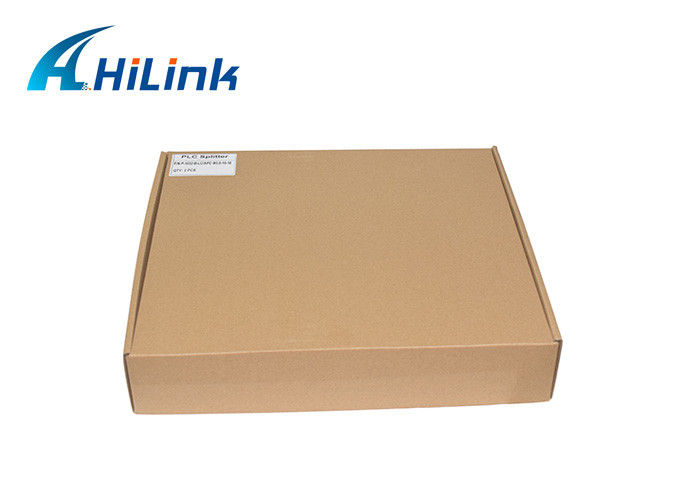

| جزئیات بسته بندی: | پلی کیسه |
|
اطلاعات تکمیلی |
|||
| طول موج: | 1260-1650 نان | بسته بندی: | جعبه مینی انفجاری |
|---|---|---|---|
| اتصال دهنده: | SC / FC / ST / LC | دمای عملیات: | -40 ~ 85 |
| نصب شده: | بله | گارانتی: | 2 سال |
| برجسته: | فیبر نوری شکاف,PLC ماژول splitter |
||
توضیحات محصول
Mini PLC نوری Splitter Planar Lightwave مدار Splitter 2 سال گارانتی نصب شده است
1. توضیحات
1) مدار PLC (Lightwave Circuit Planar) یک نوع دستگاه کنترل قدرت نوری است که با استفاده از تکنولوژی بلوری نوری سیلیکا ساخته شده است.
2) فیبر نوری شکاف دارای اندازه کوچک، قابلیت اطمینان بالا، طیف وسیعی از طول موج طولانی و یکنواخت کانال به کانال خوب است، و به طور گسترده ای در شبکه های PON برای به دست آوردن تقسیم قدرت نوری سیگنال استفاده می شود.
3) Rollball مجموعه ای از سری محصولات 1xN و 2xN Splitter را ارائه می دهد که برای برنامه های خاص طراحی شده اند.
4) فیبر نوری شکاف ملاقات GR-1209-CORE و GR-1221-CORErequirements.
2. ویژگی
1 ضریب ورودی کم
2 کم PDL
3 طراحی فشرده
4 یکنواختی کانال به کانال خوب
5 طول موج گسترده: 1260-1650 نانومتر
6 دمای عملیاتی: -40 ° C - 85 ° C
7 قابلیت اطمینان و پایداری بالا
3. برنامه
1 سیستم FTTX
2 شبکه PON
3 CATV لینک
4 توزیع سیگنال نوری
5 پروژه DWDM CWDM
4. مشخصات دقیق
| مولفه های | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 |
| طول موج عملیاتی (nm) | 1260 ~ 1650 | ||||
| نوع فیبر | SMF-28e یا مشتری مشخص شده است | ||||
| از دست دادن درج (دسی بل) ( درجه S / P ) | 4.2 | 7.6 | 11.0 | 14.5 | 17.5 |
| یکنواختی افت (dB) | 0.8 | 1.5 | 1.5 | 2.0 | 2.5 |
| افت بازده (دسی بل) ( درجه S / P ) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| کاهش وابستگی قطبی (دسی بل) | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 |
| جهت گیری (dB) | 55 | 55 | 55 | 55 | 55 |
| از دست دادن وابسته به طول موج (dB) | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| پایداری دما (-40 ~ 85 درجه سانتی گراد) (دسی بل) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| دمای عملیاتی (° C) | -40 ~ 85 | ||||
| دمای نگهداری (° C) | -40 ~ 85 | ||||
| ابعاد مودم (میلی متر) (L × W × H) | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 140 × 115 × 18 | 140 × 115 × 18 |
یادداشت ها: 1. مشخص شده بدون اتصالات 2. یک تلفات اضافی 0.2dB در هر اتصال اضافه کنید
| امکانات | کاربرد |
| 1 × 32 Splitter PLC، اتصال SC / APC | توزیع سیگنال نوری |
| 2000μm ITU G.657A1 برای ورودی / خروجی فیبر | ارتباطات داده |
| افت ورودی پایین ≤ 17.7dB | سیستم Lan و CATV |
| افت ضریب قطبی قطبی (PDL) ≤ 0.3dB | استقرار FTTX |
| پهنای باند عامل: 1260 - 1650 نانومتر | شبکه FTTH |
| طراحی فشرده، مناسب برای نصب در تجهیزات نوری | شبکه های نوری منفعل (PON) |
| دمای عملیاتی گسترده: -40 - 85 درجه سانتیگراد، پشتیبانی از برنامه های استاندارد صنعت | سیستم اندازه گیری و سیستم لیزری |
| قابلیت اطمینان و پایداری بالا، سازگار با Telecordia GR-1221/1209 | سیستم های DWDM و CWDM |
