محل منبع:
گوانگدونگ، چین
نام تجاری:
HILINK
گواهی:
CE FCC Rohs
شماره مدل:
HL-QSFP-SWDM4

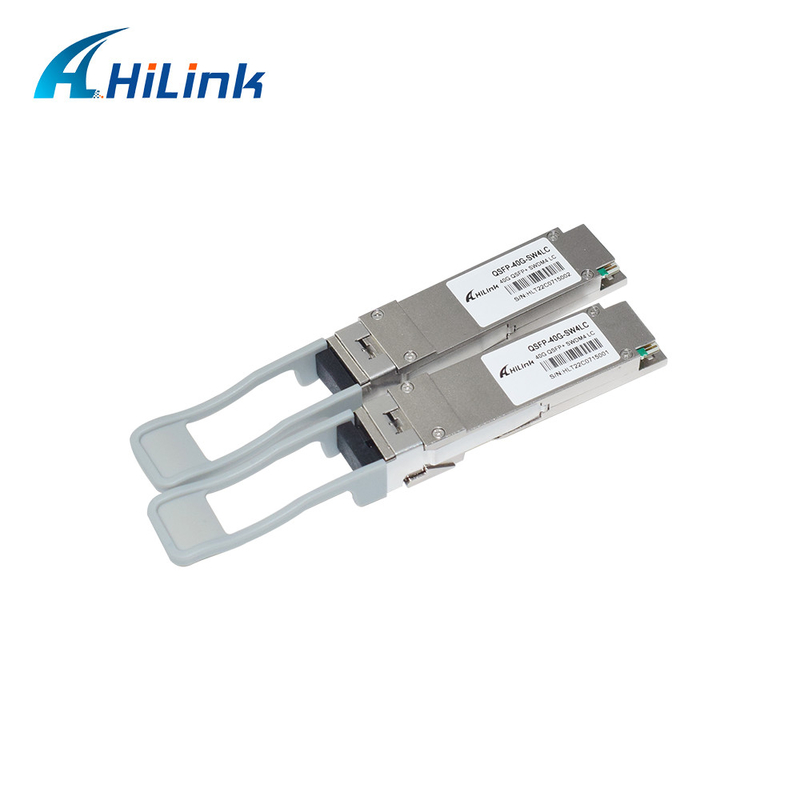

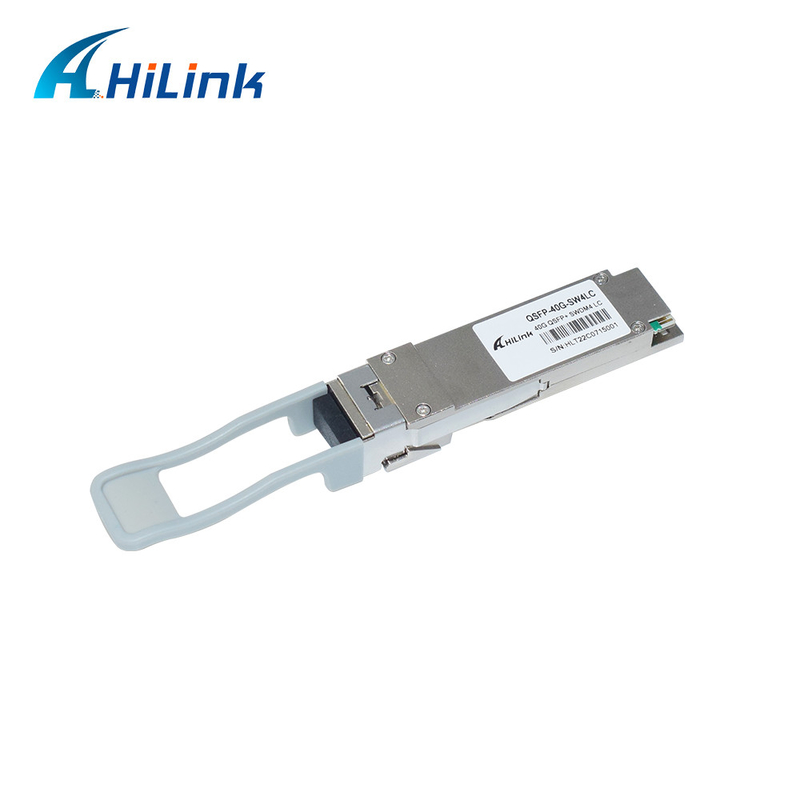

ماژول نوری رابط 40G QSFP+ SWDM4 850-940 نانومتری MMF 240M OM3 LC
هایلینکماژول‌های فرستنده گیرنده 40G QSFP+ SWDM4 برای استفاده طراحی شده‌اند.چهار کانال/خط در منطقه 850-940 نانومتری @ 10Gbps برای انتقال سیگنال اترنت.عملکردهای تشخیص دیجیتال از طریق رابط I2C، همانطور که توسط QSFP+ MSA مشخص شده است، در دسترس هستند.
امکانات
مشخصات فنی
| مورد شماره. | HL-QSFP-SWDM4 | نام فروشنده | هایلینک |
| نوع فرم | QSFP+ | حداکثر نرخ داده | 40 گیگابیت بر ثانیه |
| طول موج | 850-940 نانومتر | حداکثر فاصله کابل | 350 میلیون |
| رابط | ال سی دوبلکس | اجزای نوری | VCSEL |
| نوع کابل | MMF | پشتیبانی DOM | آره |
| محدوده دمای تجاری | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | کد هماهنگ HTS | 8517706000 |
| پارامتر فرستنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 10.3125، 9.953±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| تفاوت در قدرت پرتاب بین هر دو خط | 4.5 | dBm | ||||
| عرض طیفی RMS @850nm @880nm،910nm،940nm |
Lane0 Lane1,2,3 |
0.53 0.59 |
نانومتر |
|||
| دامنه مدولاسیون نوری (OMA)، هر خط | -5.5 | 3 | dBm | |||
| میانگین قدرت پرتاب در هر خط | -7.5 | 3 | dBm | |||
|
Power Tx OMA-TDP را راه اندازی کنید |
Lane0 Lane1 Lane2 Lane3 |
-6.4 -6.0 -6.5 -7.0 |
dBm |
|||
|
بسته شدن چشم فرستنده و پراکنده |
Lane0 Lane1 Lane2 Lane3 |
3.7 4.0 4.5 5.0 |
دسی بل |
|||
| نسبت انقراض | 2 | دسی بل | ||||
| تحمل از دست دادن بازگشت نوری | 12 | دسی بل | ||||
| میانگین قدرت پرتاب در هر خط @ TX Off State | -30 | dBm | ||||
| شار احاطه شده |
>=86% در 19 ماهگی <=30٪ در 4.5 ماه |
|||||
|
Y2، Y3} نسبت ضربه 5x10-5 ضربه در هر نمونه |
{0.23،0.34،0.43،0.27،0.35،0.4} |
|||||
| پارامتر گیرنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 10.3125، 9.953±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 | 844 | 858 |
نانومتر |
||
| خط 1 | 874 | 888 | ||||
| خط 2 | 904 | 918 | ||||
| خط 3 | 934 | 948 | ||||
| آستانه آسیب، هر خط | 3.8 | dBm | ||||
|
میانگین توان دریافتی، هر خط |
-12.9 -12.5 -12.2 -11.9 |
2.4 |
dBm |
|||
| قدرت گیرنده، هر خط (OMA) | 3 | dBm | ||||
| حساسیت گیرنده OMA، در هر خط | -9.1 | دسی بل | ||||
|
تفاوت در قدرت دریافت بین هر دو خطوط (OMA) |
5 | دسی بل | ||||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -13 | dBm | ||||
| RX_Los_Hysteresis | 0.5 | dBm | ||||
| بازتاب برگشتی | -12 | دسی بل | ||||
سازگاری 100% فرستنده و گیرنده نوری Hilink:Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، D-link، Alcatel، Mikrotik، Finisar، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
برنامه های کاربردی
جزئیات عکس ها
مزایای هایلینک
1. Hilink، تولید کننده حرفه ای که در سال 2007 تاسیس شد، در ارتباطات شبکه نوری با بیش از 10 سال تجربه تخصص دارد.
2" اعتبار اساس است، کیفیت اول است، همه محصولات ما جدید هستند، ما هرگز از قطعات دست دوم استفاده نمی کنیم.
3. فرستنده های نوری ما با Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، Dlink، Alcatel، Riverstone، سازگار هستند.
Enterasys، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
4. ما 3 سال ضمانت برای تمام محصولات فیبر نوری خود از تاریخ حمل و نقل ارائه می دهیم.
5. همه محصولات QSFP، QSFP28، QSFP56، QSFP-DD، CWDM/DWDM/Bidi SFP/SFP+/XFP، AOC/DAC ما دارای CE،ROHS،FCC هستند.
6. ما همچنین راه حل های نوری DWDM CWDM WDM را ارائه می دهیم.
سوالات متداول
1. آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما چیست؟
سفارش نمونه برای تست کیفیت کالا پشتیبانی می شود.1 قطعه MOQ است.
نمونه های مخلوط قابل قبول است.
2. زمان تحویل چیست؟
1-3 روز پس از دریافت پرداخت برای کالاهای معمولی که معمولاً در انبار نگهداری می کنیم.
برای تعداد زیاد، پشتیبانی و جزئیات را از نماینده فروش HilinkTech دریافت خواهید کرد.
3. راه حمل و نقل چیست و مدت زمان آن چقدر است؟
DHL، UPS، FedEx یا TNT مطابق با انتخاب شما گرفته می شود.ورود به طور معمول 3-5 روز طول می کشد.
4. گارانتی شما چیست؟
ضمانت 3 ساله. پشتیبانی تکنیک، تعویض یا بازپرداخت دریافت خواهید کرد.
