جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | HILINK |
| گواهی: | CE FCC Rohs |
| شماره مدل: | HL-QSFP28-SWDM4 |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی تاول |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T/T، Western Union، MoneyGram، Paypal |
| قابلیت ارائه: | 100 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | ماژول 100G QSFP28 SWDM4 | بسته: | QSFP28 |
|---|---|---|---|
| نرخ داده: | 100 گیگابیت بر ثانیه | طول موج: | 850-940 نانومتر |
| کانال ها: | 4 کانال | فاصله: | 70M OM3، 100M OM4،150M OM5 |
| فرستنده: | SWDM مبتنی بر Vcsel | رابط: | ال سی دوبلکس |
| برجسته: | فرستنده و گیرنده نوری MMF LC دوبلکس,ماژول فرستنده و گیرنده نوری QSFP28 SWDM4,ماژول فرستنده و گیرنده نوری 150M Reach |
||
توضیحات محصول

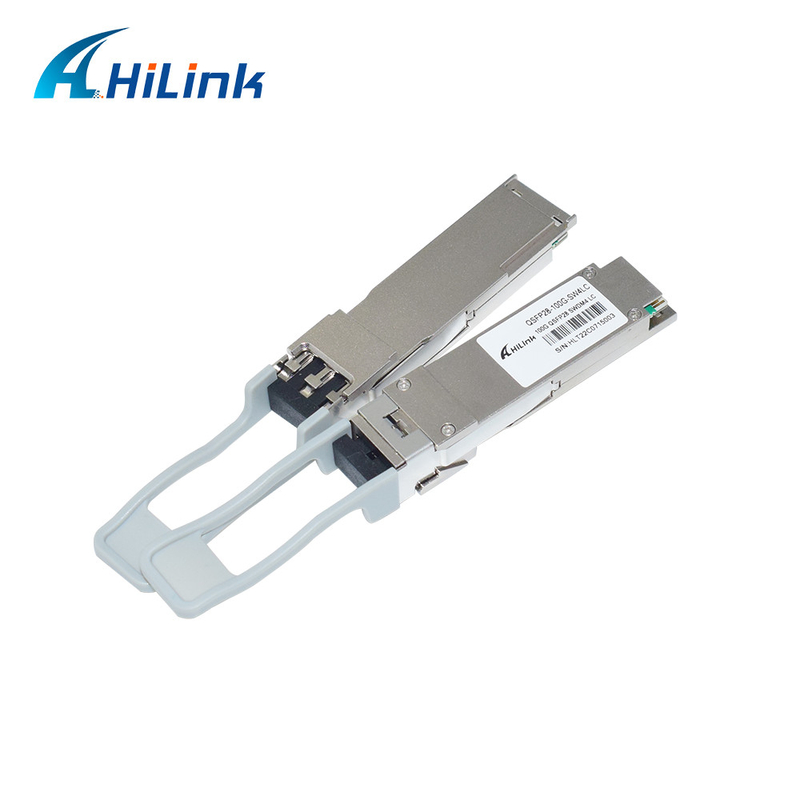

فرستنده نوری 100G QSFP28 SWDM4 850-940nm 150M Reach Max MMF LC Duplex
هایلینکماژول های فرستنده گیرنده 100G QSFP28 SWDM4 برای استفاده در پیوندهای اترنت 100G روی فیبر چند حالته دوطرفه طراحی شده اند.
چهار کانال/خط در منطقه 850-940 نانومتری با سرعت 25.78 گیگابیت بر ثانیه برای انتقال سیگنال اترنت.
عملکردهای تشخیص دیجیتال از طریق یک رابط I2C، همانطور که توسط QSFP28 MSA مشخص شده است، در دسترس هستند.
امکانات
• مطابق با QSFP28 MSA
• مطابق با SWDM MSA
• مطابق با IEEE802.3bm CAUI-4
• فرم فاکتور QSFP28 با قابلیت اتصال داغ
• فرستنده 4x25Gb/s 850mm مبتنی بر VCSEL
• از نرخ بیت کل 103.1Gbps پشتیبانی می کند
• اتلاف نیرو<3.5W
• حداکثر طول پیوند 150 متر در فیبر چند حالته OM5
• محدوده دمای کیس 0 تا 70 درجه سانتی گراد
• پریزهای LC دوبلکس
• رابط الکتریکی CAUI-4
• سازگار با RoHS
مشخصات فنی
| مورد شماره. | HL-QSFP28-SWDM4 | نام فروشنده | هایلینک |
| نوع فرم | QSFP28 | حداکثر نرخ داده | 100 گیگابیت بر ثانیه |
| طول موج | 850-940 نانومتر | حداکثر فاصله کابل | 150 میلیون |
| رابط | ال سی دوبلکس | اجزای نوری | VCSEL |
| نوع کابل | MMF | پشتیبانی DOM | آره |
| محدوده دمای تجاری | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | کد هماهنگ HTS | 8517706000 |
| پارامتر فرستنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 25.78125±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| فرمت مدولاسیون | NRZ | |||||
| تفاوت در قدرت پرتاب بین هر دو خط | 4.5 | dBm | ||||
| عرض طیفی RMS | 0.59 | نانومتر | 1 | |||
| دامنه مدولاسیون نوری (OMA)، هر خط | -5.5 | 3 | dBm | 2 | ||
| میانگین قدرت پرتاب در هر خط @ TX Off State | -30 | dBm | ||||
|
Power را در OMA منهای TDEC راه اندازی کنید |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
بسته شدن چشم فرستنده و پراکنده |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
دسی بل |
3 |
||
| نسبت انقراض | 2 | دسی بل | ||||
| تحمل از دست دادن بازگشت نوری | 12 | دسی بل | ||||
| شار احاطه شده |
≥86٪ در 19 um ≤30٪ در 4.5 um |
4 | ||||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2 Y3} نسبت ضربه 1.5x10-3 ضربه در هر نمونه |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
یادداشت: 1. عرض طیفی RMS انحراف استاندارد طیف است. 2. کمترین مقدار هنجاری OMA برای فرستنده سازگار «قدرت راه اندازی در OMA منهای TDEC، هر خط (دقیقه)» به اضافه مقدار واقعی «TDEC» است، اما با مقدار حداقل «OMA، هر خط (دقیقه) )'. 3. TDEC از TDECm اندازه گیری شده با استفاده از روش های 3.6 محاسبه می شود.TDECm طبق روش IEEE 802.3 بند 95.8.5 با استفاده از گیرنده مرجع پهنای باند 12.6 گیگاهرتز برای همه خطوط اندازه گیری می شود. 4. اگر به فیبر نوع A1a.2 یا نوع A1a.3 50 um مطابق با IEC 61280-1-4 اندازه گیری شود. |
||||||
| پارامتر گیرنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 25.78125±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 Lane1 Lane2 خط 3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| فرمت مدولاسیون | NRZ | |||||
| آستانه خسارت | 4.4 | dBm | ||||
|
میانگین توان دریافتی، هر خط |
Lane0 Lane1 Lane2 خط 3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| قدرت گیرنده، هر خط (OMA) | 3 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | ||||
|
حساسیت گیرنده بدون استرس (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0.5 | dBm | ||||
|
1. حساسیت بدون تنش در BER از 5E-5 (قبل از FEC) |
||||||
سازگاری 100% فرستنده و گیرنده نوری Hilink:Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، D-link، Alcatel، Mikrotik، Finisar، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
برنامه های کاربردی
جزئیات عکس ها
مزایای هایلینک
1. Hilink، تولید کننده حرفه ای که در سال 2007 تاسیس شد، در ارتباطات شبکه نوری با بیش از 10 سال تجربه تخصص دارد.
2" اعتبار اساس است، کیفیت اول است، همه محصولات ما جدید هستند، ما هرگز از قطعات دست دوم استفاده نمی کنیم.
3. فرستنده های نوری ما با Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، Dlink، Alcatel، Riverstone، سازگار هستند.
Enterasys، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
4. ما 3 سال ضمانت برای تمام محصولات فیبر نوری خود از تاریخ حمل و نقل ارائه می دهیم.
5. همه محصولات QSFP، QSFP28، QSFP56، QSFP-DD، CWDM/DWDM/Bidi SFP/SFP+/XFP، AOC/DAC ما دارای CE،ROHS،FCC هستند.
6. ما همچنین راه حل های نوری DWDM CWDM WDM را ارائه می دهیم.
سوالات متداول
1. آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما چیست؟
سفارش نمونه برای تست کیفیت کالا پشتیبانی می شود.1 قطعه MOQ است.
نمونه های مخلوط قابل قبول است.
2. زمان تحویل چیست؟
1-3 روز پس از دریافت پرداخت برای کالاهای معمولی که معمولاً در انبار نگهداری می کنیم.
برای تعداد زیاد، پشتیبانی و جزئیات را از نماینده فروش HilinkTech دریافت خواهید کرد.
3. راه حمل و نقل چیست و مدت زمان آن چقدر است؟
DHL، UPS، FedEx یا TNT مطابق با انتخاب شما گرفته می شود.ورود به طور معمول 3-5 روز طول می کشد.
4. گارانتی شما چیست؟
ضمانت 3 ساله. پشتیبانی تکنیک، تعویض یا بازپرداخت دریافت خواهید کرد.
