محل منبع:
گوانگدونگ، چین
نام تجاری:
HILINK
گواهی:
CE FCC RoHS
شماره مدل:
HL-QSFP-DD-SR8

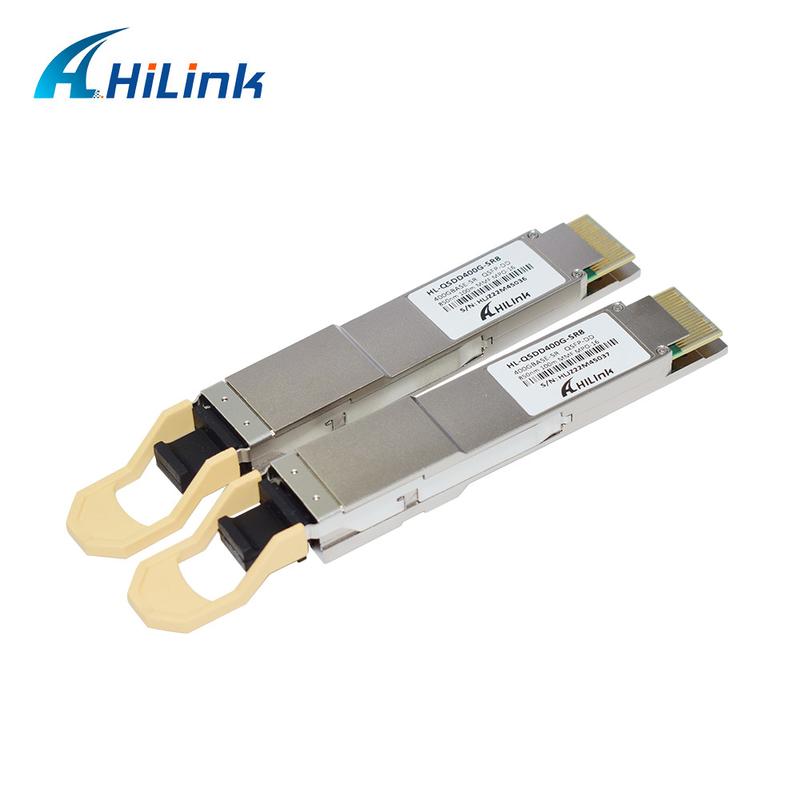

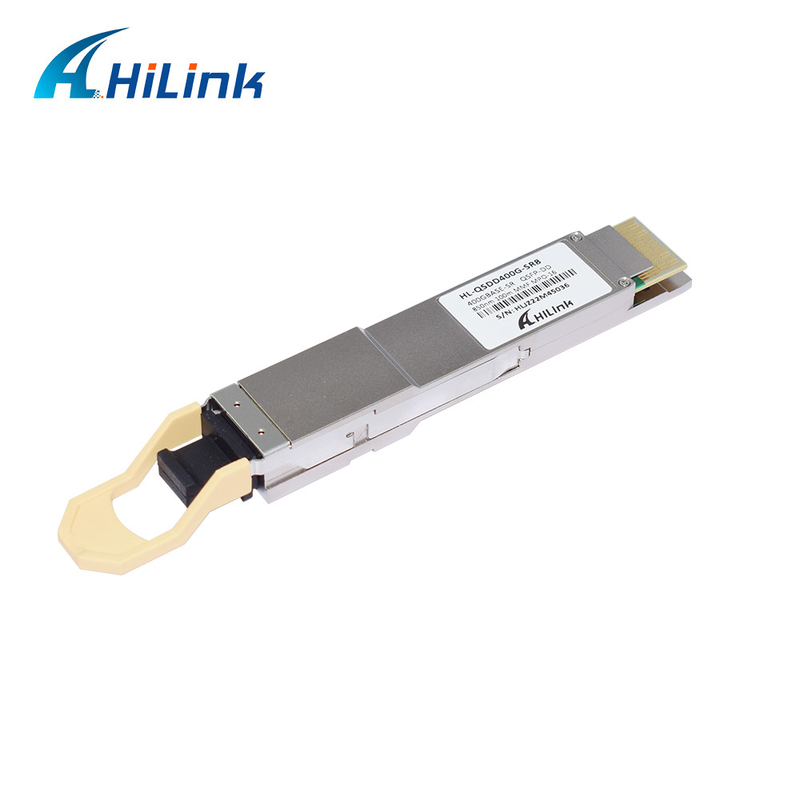

فرستنده و گیرنده فیبر نوری QSFP DD 400G SR8 100M MMF 850nm MPO-16
این محصول یک ماژول نوری 400 گیگابیت بر ثانیه موازی با ضریب فرم کوچک چهارگانه--چگالی دوگانه (QSFP-DD) است.این افزایش تراکم پورت و صرفه جویی در هزینه کل سیستم را فراهم می کند.ماژول نوری تمام دوبلکس QSFP-DD 8 کانال انتقال و دریافت مستقل را ارائه می دهد که هر کدام قادر به عملکرد 53.125 گیگابیت بر ثانیه برای سرعت داده جمعی 400 گیگابیت بر ثانیه در 100 متر فیبر چند حالته OM3 هستند.
امکانات
سازگار با QSFP-DD MSA
8 خط موازی در طول موج مرکزی 850 نانومتر
مطابق با مشخصات IEEE 802.3bs
انتقال تا 100 متر روی فیبر چند حالته (MMF) OM3 با FEC
دمای کیس عملیاتی: 0 ℃ تا 70 ℃
رابط الکتریکی 8x53.125Gb/s (400GAUI-8)
نرخ داده 53.125 گیگابیت بر ثانیه (PAM4) در هر کانال.
حداکثر مصرف برق 12 وات
کانکتور MPO-16
سازگار با RoHS
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | مرجع. | ||
| فرستنده | ||||||||
|
طول موج مرکز |
λ |
840 | 860 | نانومتر | ||||
|
عرض طیفی - RMS |
Δλ |
0.6 | نانومتر | |||||
|
میانگین قدرت نوری راه اندازی، هر خط |
LOP | -6 | 4 | dBm | ||||
|
دامنه مدولاسیون نوری، هر خط |
OMA | -4 | 3 | dBm | ||||
|
قدرت راه اندازی در OMA منهای TDEC |
-5.9 | dBm | ||||||
|
بسته شدن چشم فرستنده و پراکندگی (TDECQ)، هر خط |
TDECQ | 4.9 | دسی بل | |||||
|
نسبت انقراض |
ER | 3 | دسی بل | |||||
|
میانگین قدرت پرتاب فرستنده OFF، هر خط |
-30 | dBm | ||||||
|
تحمل افت برگشت نوری |
12 | دسی بل | ||||||
|
شار احاطه شده |
≥ 86٪ @ 19um، ≤ 30٪ در 4.5um |
|||||||
| گیرنده | ||||||||
| طول موج مرکز | λ | 840 | 860 | نانومتر | ||||
| آستانه خسارت | THd | 5 | dBm | |||||
|
میانگین توان در ورودی گیرنده، هر خط |
-7.9 | 4 | dBm | 1 | ||||
|
دریافت برق، هر خط (OMA) |
- | 3 | dBm | |||||
|
بازتاب گیرنده |
-12 | دسی بل | ||||||
|
حساسیت گیرنده (OMAبیرونی) |
|
رجوع کنید به معادله3 | dBm | 2،3 | ||||
|
حساسیت گیرنده تحت فشار در OMA |
-3 | dBm | 4 | |||||
|
شرایط تست حساسیت گیرنده تحت فشار |
||||||||
|
بسته شدن چشم تحت فشار (SECQ)، خط تحت آزمایش |
دسی بل | |||||||
|
OMA هر خط متجاوز |
0.5 | dBm | ||||||
توجه داشته باشید
1. میانگین توان دریافتی، هر خط (دقیقه) آموزنده است و نشانگر اصلی قدرت سیگنال نیست.توان دریافتی زیر این مقدار نمی تواند مطابقت داشته باشد.با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند.
2. حساسیت گیرنده اطلاعاتی است و برای فرستنده ای با مقدار SECQ تا 4.9 دسی بل تعریف شده است.
3. معادله 3: RS= حداکثر (-6، SECQ-7.9) (dBm)، که در آن
RS حساسیت گیرنده است،SECQ SECQ فرستنده ای است که برای اندازه گیری حساسیت گیرنده استفاده می شود
4. اندازه گیری شده با سیگنال تست انطباق در TP3 برای BER 2.4 E-4
برنامه های کاربردی
اتصال مرکز داده
400G اترنت
Infiniband به هم متصل می شود
شبکه های سازمانی
سازگاری
سازگاری 100% فرستنده و گیرنده نوری Hilink:Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، D-link، Alcatel، Mikrotik، Finisar، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
جزئیات عکس ها
مزیت هایلینک
1. Hilink در سال 2007 تاسیس شد، در این زمینه با حدود 10 سال تجربه تخصص دارد.
2 "اعتبار اساس است، کیفیت اول است"، همه محصولات ما جدید هستند، ما هرگز از قطعات دست دوم استفاده نمی کنیم.
3. محصولات ما با Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، Dlink، Alcatel، Riverstone، سازگار است.
Enterasys، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
4. ما 3 سال ضمانت برای تمام محصولات خود از تاریخ حمل و نقل ارائه می دهیم.
5. همه محصولات ما از طریق CE، ROHS، FCC دریافت می شوند.
6. ما همچنین DWDM CWDM WDM را با راه حل های نوری ارائه می دهیم.
سوالات متداول
1. آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما چیست؟
سفارش نمونه برای تست کیفیت کالا پشتیبانی می شود.1 قطعه MOQ است.
نمونه های مخلوط قابل قبول است.
2. زمان تحویل چیست؟
1-3 روزپس از دریافت پرداخت برای کالاهای معمولی که معمولاً نگهداری می کنیمدر انبار;
برای تعداد زیاد، پشتیبانی و جزئیات را از نماینده فروش HilinkTech دریافت خواهید کرد.
3. راه حمل و نقل چیست و مدت زمان آن چقدر است؟
DHL، UPS، FedEx یا TNTمطابق با انتخاب شما گرفته خواهد شد.ورود به طور معمول طول می کشد3-5 روز.
4. گارانتی شما چیست؟
3 سالگارانتی. شما پشتیبانی تکنیک، جایگزینی یا بازپرداخت دریافت خواهید کرد.
