نام تجاری:
HILINK
گواهی:
CE FCC RoHS
شماره مدل:
HL-QSFP-DD-LR4

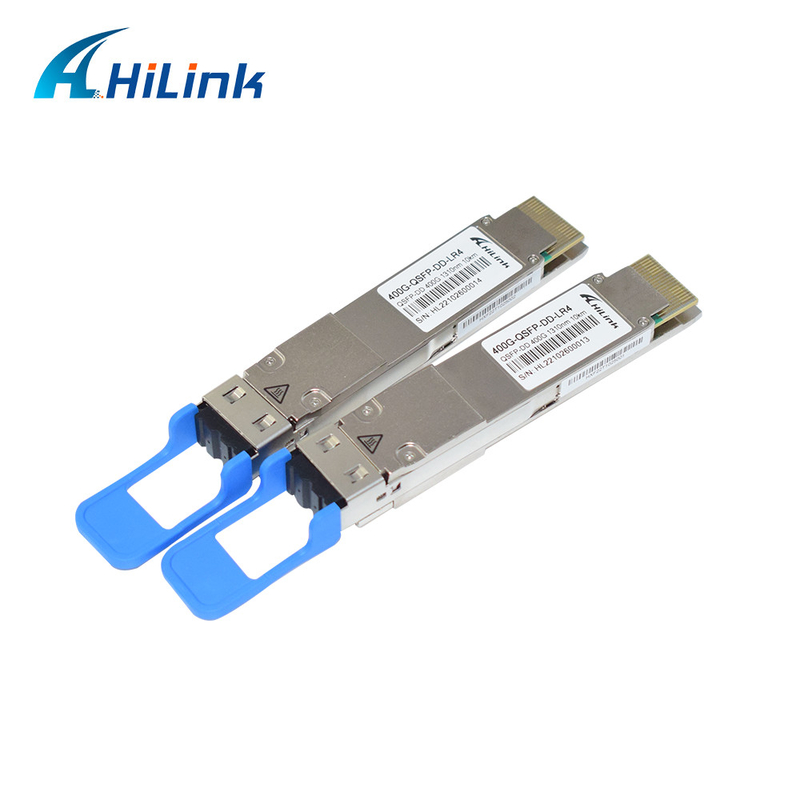

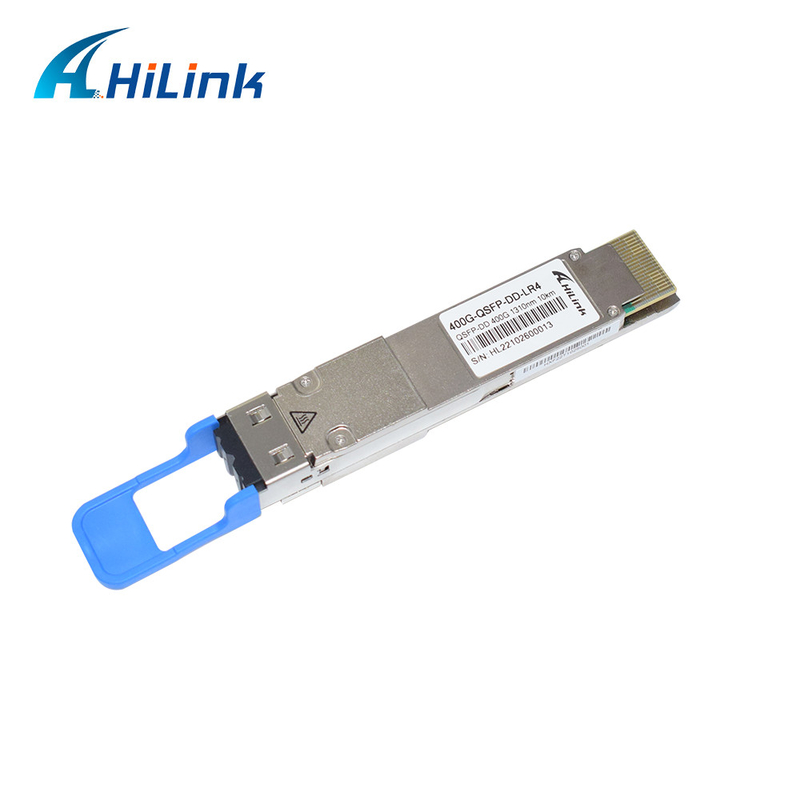

فرستنده و گیرنده فیبر نوری QSFP DD 400G LR4 SMF 10 کیلومتر با FEC DDM Duplex LC
این محصول یک ماژول نوری 400 گیگابیت بر ثانیه است که برای کاربردهای ارتباط نوری 10 کیلومتری طراحی شده است.این ماژول 8 کانال داده ورودی الکتریکی 50 گیگابیت بر ثانیه (PAM4) را به 4 کانال سیگنال نوری CWDM تبدیل می کند و
آنها را در یک کانال واحد برای انتقال نوری 400 گیگابیت بر ثانیه مالتیکس می کند.برعکس، در سمت گیرنده، ماژول یک ورودی نوری 400 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری CWDM تبدیل می کند و آنها را به 8 کانال داده خروجی الکتریکی 50 گیگابیت بر ثانیه (PAM4) تبدیل می کند.
امکانات
سازگار با QSFP-DD MSA
100G Lambda MSA 400G-LR4 مطابق با مشخصات
4 خط CWDM طراحی MUX/DEMUXرا
رابط الکتریکی 8x53.125Gb/s (400GAUI-8)
نرخ داده در هر کانال 106.25 گیگابیت بر ثانیه (PAM4).
حداکثر مصرف برق 12 وات
کانکتور LC دوبلکس
دمای کیس عملیاتی: 0 تا 70 ℃
انتقال تا 10 کیلومتر روی فیبر تک حالته (SMF) با FEC
سازگار با RoHS
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | مرجع. | |||
| فرستنده | |||||||||
|
تعیین طول موج |
L0 L1 L2 L3 |
1264.5 1284.5 1304.5 1324.5 |
1271 1291 1311 1331 |
1277.5 1297.5 1317.5 1337.5 |
نانومتر | ||||
|
فرمت مدولاسیون |
PAM4 | ||||||||
|
نسبت سرکوب حالت جانبی |
SMSR | 30 | دسی بل | ||||||
|
میانگین کل قدرت راه اندازی |
پتی |
10 | dBm | ||||||
|
میانگین قدرت پرتاب، هر خط |
پAVG |
-2.8 | 4.0 | dBm | 1 | ||||
|
دامنه مدولاسیون نوری بیرونی (OMAبیرونیهر خط |
پOMA |
0.2 |
4.2 | dBm | 2 | ||||
|
Power را در OMA راه اندازی کنیدبیرونیمنهای TDECQ، هر خط |
برای ER ≥ 4.5dB برای ER < 4.5dB |
|
-1.2 -1.1 |
دسی بل | |||||
|
فرستنده و بسته شدن چشم پراکنده برای PAM4، هر خط |
TDECQ | 3.9 | دسی بل | ||||||
|
TDECQ – 10*log (C)، هر خط |
3.9 | دسی بل | |||||||
|
نسبت انقراض |
ER | 3.5 | دسی بل | ||||||
|
تفاوت در قدرت راه اندازی بین هر دو خط (OMAبیرونی) |
4 | دسی بل | |||||||
|
RIN15.6OMA |
RIN | -136 | dB/Hz | ||||||
|
تحمل از دست دادن بازگشت نوری |
به من |
15.6 | دسی بل | ||||||
|
بازتاب فرستنده |
آرتی | -26 | دسی بل | ||||||
| زمان انتقال فرستنده | 17 | ps | |||||||
|
میانگین راه اندازی قدرت از خاموش |
پخاموش |
-20 | dBm | ||||||
| گیرنده | |||||||||
|
داده هانرخ، هر یکمسیر |
53.125 ± 100 پی پی ام |
GBd | |||||||
| آستانه آسیب، هر خط | THd | 5 | dBm | 4 | |||||
|
میانگین توان گیرنده، هر خط |
-9.1 | 4 | dBm | 5 | |||||
|
دریافت برق، هر خط (OMA) |
4.2 | dBm | |||||||
|
حساسیت گیرنده تحت فشار (OMAouter)، هر خط (حداکثر) |
SRS | -4.1 | dBm | 6 | |||||
|
LOS De-Assert |
LOSD | -12.1 | dBm | ||||||
|
ادعای LOS |
LOSA | -20 | dBm | ||||||
|
LOS Hysteresis |
LOSH | 0.5 | دسی بل | ||||||
|
استرس گرفتشرایط برایفشار گیرنده حساسیت (توجه 7) |
|||||||||
|
بسته شدن چشم تحت فشار برای PAM4 (SECQ)، خط تحت آزمایش |
3.9 | دسی بل | |||||||
|
OMA بیرونی هر خط متجاوز |
0.5 | dBm | |||||||
توجه داشته باشید:
1.میانگین قدرت پرتاب، هر خط (دقیقه) آموزنده است و شاخص اصلی آن نیست قدرت سیگنال.فرستنده ای با قدرت پرتاب کمتر از این مقدار نمی تواند مطابقت داشته باشد. با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند.
2.حتی اگر TDECQ < 1.4 دسی بل برای نسبت خاموشی ≥ 4.5 دسی بل یا TDECQ < 1.3 دسی بل برای نسبت خاموشی کمتر از 4.5 دسی بل، OMAouter (دقیقه) باید از حداقل مقدار تجاوز کند در اینجا مشخص شده است.
3.Ceq یک ضریب تعریف شده در بند 121.8.5.3 IEEE Std 802.3-2018 است که برای افزایش نویز اکولایزر مرجع
4.میانگین توان دریافتی، هر خط (دقیقه) اطلاعاتی است و شاخص اصلی آن نیست قدرت سیگنال.توان دریافتی زیر این مقدار نمی تواند مطابقت داشته باشد.با این حال، یک مقدار بالاتر از این انطباق را تضمین نمی کند.
5. گیرنده باید بتواند بدون آسیب، مواجهه مداوم با یک را تحمل کند سیگنال ورودی نوری دارای این سطح توان متوسط است.
6. با سیگنال تست انطباق در TP3 برای BER برابر با 2.4x10-4 اندازه گیری شد.
7. این شرایط تست برای اندازه گیری حساسیت گیرنده تحت فشار است.آنها نیستند ویژگی های گیرنده
برنامه های کاربردی
اتصال مرکز داده
400G اترنت
Infiniband به هم متصل می شود
شبکه های سازمانی
سازگاری
سازگاری 100% فرستنده و گیرنده نوری Hilink:Cisco، Huawei، Ciena، H3C، HP، Extreme، Foundry، Brocade، D-link، Alcatel، Mikrotik، Finisar، Netgear، Nortel، Juniper، Ruijie، Zyxel و غیره.
