محل منبع:
چین
نام تجاری:
HILINK
گواهی:
CE FCC Rohs
شماره مدل:
HL-40G-SAS-8808-1M

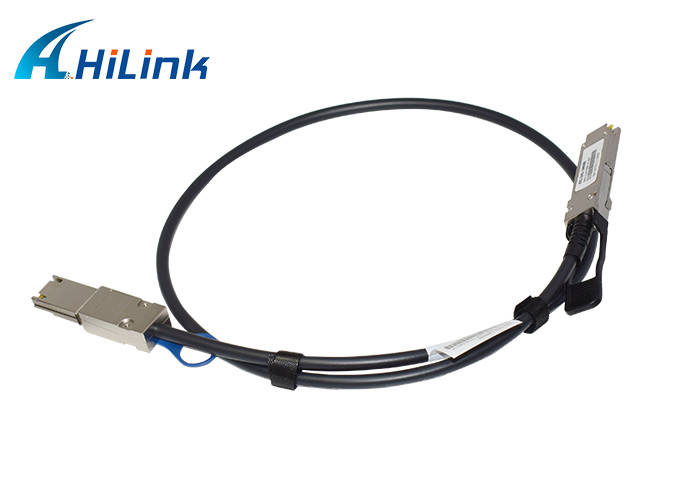

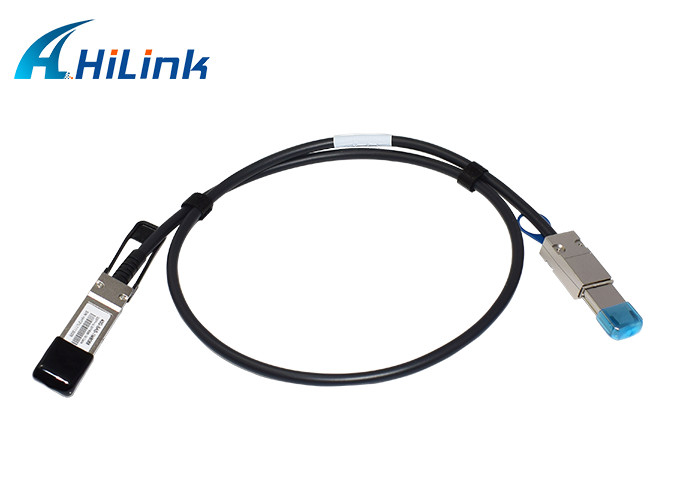

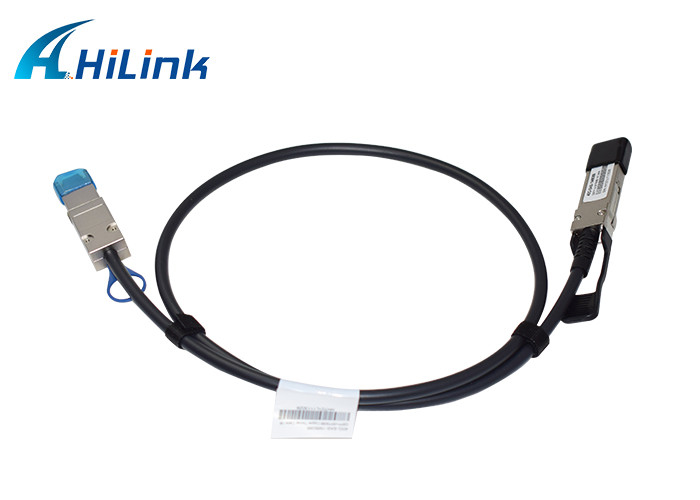

40G Mini SAS 4X Cable 8808 1M 40G SFP TO Mini SAS Connector
توضیحات کلی:
کانکتور دوشاخه کابل Mini SAS 4x و کانکتور فیش فعال MiniSAS 4x، کانکتور فشرده 26 مدار محافظ چند خطی آزاد (شاخه) هستند که در SFF-8088 و SFF-8086 تعریف شده اند.
ویژگی های تفصیلی:
●رابط A = SFF-8088 (کلید جهانی)
● رابط B = SFF-8088 (کلید جهانی)
● امپدانس = 100 اهم
● ساخت 8 جفت سیم
● گارانتی 5 ساله
● انتقال تا 7 متر
● دمای عملیاتی: 0~70℃
● از مشخصات SAS 1.1 و SAS 2 فراتر می رود
● سازگار با RoHS
فواید
● محلول مس مقرون به صرفه
● کمترین راه حل کل قدرت سیستم
● پایین ترین راه حل کل سیستم EMI
● طراحی بهینه برای یکپارچگی سیگنال
کاربرد:
● شبکه های فضای ذخیره سازی ( SAN)
● ذخیره سازی متصل به شبکه
● سرورهای ذخیره سازی
ویژگی های سرعت بالا
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت |
| امپدانس دیفرانسیل | TDR | 90 | 100 | 110 | Ω | |
| تلفات درج دیفرانسیل | SDD21 | -6 | دسی بل | 10 مگاهرتز تا 4500 مگاهرتز | ||
| -11 | 4 500 مگاهرتز تا 6000 مگاهرتز | |||||
| ضریب بازتاب خروجی/ورودی دیفرانسیل | SDD22/SDD11 | ≦-10 | دسی بل | 100 مگاهرتز - 2.08 گیگاهرتز | ||
| ≦-7.9+13.3 × log10 (f / 3 گیگاهرتز) | 2.08 گیگاهرتز - 5.04 گیگاهرتز | |||||
| ≦-3.9 | 5.04 گیگاهرتز - 6 گیگاهرتز | |||||
| دیفرانسیل به ضریب بازتاب حالت مشترک | SCD22/SCD11 | ≦-26 | دسی بل | 100 مگاهرتز - 0.84 گیگاهرتز | ||
| ≦-12.7+13.3×log10 (f / 3 گیگاهرتز) | 0.84 گیگاهرتز - 4.78 گیگاهرتز | |||||
| ≦-10 | 4.78 گیگاهرتز - 6 گیگاهرتز | |||||
| نزدیک پایان Crosstalk | بعد |
≦-26 |
دسی بل | 100 مگاهرتز - 6 گیگاهرتز | ||
| تفاوت در حالت معمول از دست دادن درج | SCD21 |
≦-18 |
دسی بل | 100 مگاهرتز - 6 گیگاهرتز | ||
| SCD21-SDD21 | ≦-10 | دسی بل | 100 مگاهرتز - 6 گیگاهرتز | |||
پین توضیحات
تعریف عملکرد پین MINI-SAS-4X
