محل منبع:
گوانگدونگ، چین
نام تجاری:
HILINK
گواهی:
CE FCC Rohs
شماره مدل:
HL-SFP+-BX-U-100KM

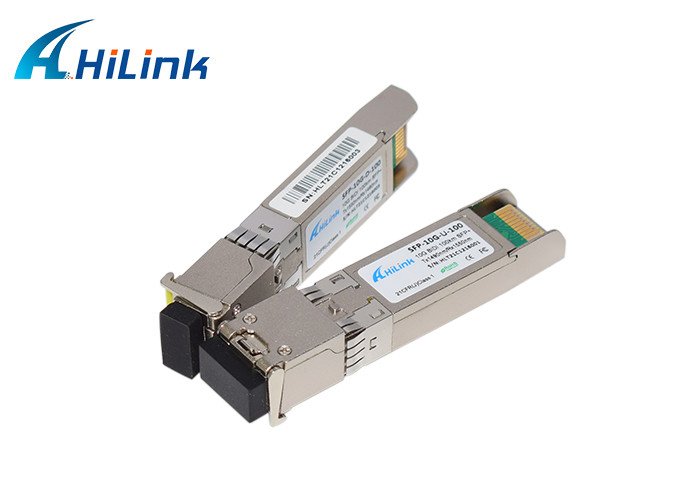

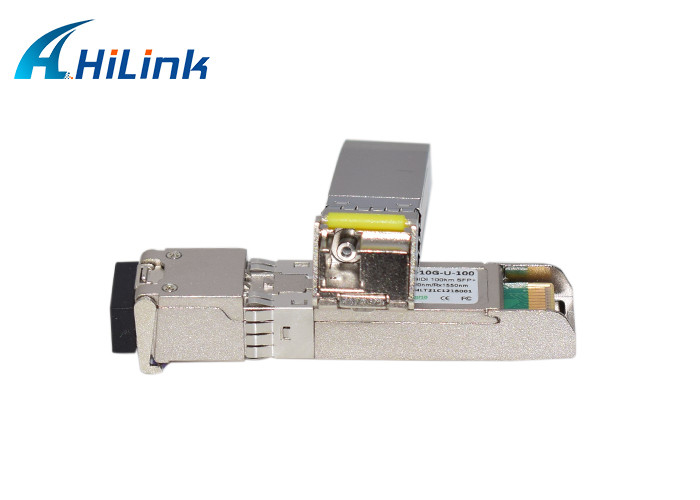

100 کیلومتر 10 گیگابایت BIDI SFP
Tx: 1490 نانومتر/ Rx: 1550 نانومتر فرستنده گیرنده BIDI SFP+ برای 10 گیگابیت
Tx: 1550nm/ Rx: 1490nm فرستنده گیرنده BIDI SFP+ برای 10GbE
امکانات
از نرخ بیت 9.95 تا 11.3 گیگابیت بر ثانیه پشتیبانی می کند
کانکتور LC Simplex
ردپای SFP+ قابل اتصال داغ
فرستنده EML باند C خنک شده DWDM، گیرنده APD
طول موج فاصله 0.8 نانومتر
قابل استفاده برای 100 کیلومتر اتصال SMF
مصرف برق کم، < 1.5W
رابط مانیتور تشخیصی دیجیتال
رابط نوری سازگار با IEEE 802.3ae 10GBASE-ZR
رابط الکتریکی مطابق با SFF-8431
دمای کیس عملیاتی:
تجاری: 0 تا 70 درجه سانتی گراد
برنامه های کاربردی
اترنت 10.3125 گیگابیت بر ثانیه
لینک نوری دیگر
توضیحات محصول
HILINKفرستنده و گیرنده تک حالته سری HLxx1XL-CD100 یک ماژول کوچک قابل اتصال برای ارتباطات داده نوری مانند اترنت 10G است.دارای کانکتور 20 پین SFP+ است تا قابلیت اتصال داغ را فراهم کند.ماژول OLSBxx1XL-CD100 برای فیبر تک حالته طراحی شده است و در طول موج اسمی باند C DWDM کار می کند.بخش فرستنده از لیزر DWDM EML استفاده می کند که طبق استاندارد ایمنی بین المللی IEC-60825 مطابق با لیزر کلاس 1 است.بخش گیرنده شامل یک دیود نوری APD است که با یک TIA یکپارچه شده است.طرح‌های فرستنده گیرنده برای کارایی بالا و مقرون به صرفه بهینه‌سازی شده‌اند تا بهترین راه‌حل‌ها را برای مشتریان ارائه کنند.
همچنین برای 1.25 گیگابیت بر ثانیه
| HAILI BIDI SFP (رابط LC 155M/1.25G) با یا بدون DDMI | |||||||
| BIDI SFP 155MB LC/SC موجود است | BSFP-L155M-SU | 155 میلیون | 1310/1550 | 3 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN |
| BSFP-L155M-SD | 155 میلیون | 1550/1310 | 3 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L155M-LU | 155 میلیون | 1310/1490 | 20 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L155M-LD | 155 میلیون | 1490/1310 | 20 کیلومتر | BIDI SFP | 0 تا 70 | DFB+PIN | |
| BSFP-L155M-E1U | 155 میلیون | 1310/1550 | 40 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L155M-E1D | 155 میلیون | 1550/1310 | 40 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L155M-E2U | 155 میلیون | 1310/1490 | 40 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L155M-E2D | 155 میلیون | 1490/1310 | 40 کیلومتر | BIDI SFP | 0 تا 70 | DFB+PIN | |
| BSFP-U80 | 155 میلیون | 1310/1550 | 80 کیلومتر | BIDI SFP | DFB+PIN | ||
| BSFP-D80 | 155 میلیون | 1550/1310 | 80 کیلومتر | BIDI SFP | DFB+PIN | ||
| BIDI SFP 1.25 گیگابایت LC/SC موجود است | BSFP-L1.25G-SU | 1.25 گرم | 1310/1550 | 2 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN |
| BSFP-L1.25G-SD | 1.25 گرم | 1550/1310 | 2 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L1.25G-LU | 1.25 گرم | 1310/1550 | 20 کیلومتر | BIDI SFP | 0 تا 70 | FP+PIN | |
| BSFP-L1.25G-LD | 1.25 گرم | 1550/1310 | 20 کیلومتر | BIDI SFP | 0 تا 70 | DFB+PIN | |
| BSFP-L1.25G-EU | 1.25 گرم | 1310/1550 | 40 کیلومتر | BIDI SFP | 0 تا 70 | DFB+PIN | |
| BSFP-L1.25G-ED | 1.25 گرم | 1550/1310 | 40 کیلومتر | BIDI SFP | 0 تا 70 | DFB+PIN | |
| BSFP-U80 | 1.25 گرم | 1310/1550 | 80 کیلومتر | DFB+PIN | |||
| BSFP-D80 | 1.25 گرم | 15501310 | 80 کیلومتر | DFB+PIN |
|||
Oویژگی های نوری (تیOP(C) = 0 تا 70 ℃، تیOP(I) =-40 به 80 ℃، VCC = 3.13 تا 3.47 V)
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید | |
| فرستنده | |||||||
| طول موج عملیاتی | λ | طول موج مرکز باند C | نانومتر | ||||
| توان خروجی خیابان (فعال) | هموار کردن | 2 | 6 | dBm | 1 | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| نسبت انقراض | ER | 9 | دسی بل | ||||
| عرض طیفی RMS | Δλ | 1 | نانومتر | ||||
| زمان طلوع/پاییز (20%~80%) | Tr/Tf | 50 | ps | ||||
| جریمه پراکندگی | TDP | 3.2 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -128 | دسی بل/هرتز | ||||
| خروجی چشم نوری | مطابق با IEEE 0802.3ae | ||||||
| گیرنده | |||||||
| طول موج عملیاتی | λ | طول موج مرکز باند C | نانومتر | ||||
| حساسیت گیرنده | PSEN1 | -24.5 | dBm | 2 | |||
| حساسیت بیش از 100 کیلومتر فیبر | PSEN2 | -22 | dBm | 2 | |||
| اضافه بار | هموار کردن | -7 | dBm | ||||
| ادعای LOS | پا | -35 | dBm | ||||
| LOS De-Assert | Pd | -26.5 | dBm | ||||
| LOS Hysteresis | Pd-Pa | 0.5 | دسی بل | ||||
یادداشت:
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE 802.3ae.
2. با بدترین ER=9 اندازه گیری شد.BER<10-12;231 - 1 PRBS.
Oسفارش اطلاعات
| شماره قطعه | شرح |
| HLxx1XL-CD80 | SFP+BIDI، 9.95-10.7Gb/s، باند c، 80km، 0~70℃، با DDM |
| HLxx1XL-CDH1 | SFP+BIDI، 9.95 تا 10.7 گیگابیت بر ثانیه، باند C، 100 کیلومتر، 0 تا 70 درجه سانتیگراد، با DDM |
