محل منبع:
گوانگدونگ، چین
نام تجاری:
HILINK
گواهی:
CE FCC Rohs
شماره مدل:
HL-10G-SFP-BXD-80KM
10GBASE BIDI 1490/1550nm SFP+ 10G اترنت فايبر نوري فرستنده تک SFP+ BIDI 10G 80KM
عمومی
گیرنده تک حالت سری HLSBxx1XL-CD80 یک ماژول قابل اتصال با فاکتور فرم کوچک برای ارتباطات داده های نوری مانند 10G Ethernet است.این است که با SFP + 20 پین کانکتور به اجازه می دهد تا قابلیت پلاگین گرمماژول HLSBxx1XL-CD80 برای فیبر تک حالت طراحی شده و در طول موج نامی 1490nm یا 1550nm کار می کند. بخش فرستنده از لیزر EML استفاده می کند.که طبق استاندارد بین المللی ایمنی IEC-60825 با لیزر کلاس 1 مطابقت داردبخش گیرنده از یک فوتودیود APD که با TIA یکپارچه شده است تشکیل شده است.طراحی گیرنده برای عملکرد بالا و مقرون به صرفه بهینه شده است تا بهترین راه حل های مخابراتی را به مشتریان ارائه دهد.
ویژگی ها
از 9.95 به 1 پشتیبانی می کند1.3نرخ بیت در Gb/s
کانکتور LC ساده
SFP+ که می تواند به صورت گرم وصل شود
خنک شده1490nmEMLفرستنده1550nmگیرنده APD
خنک شده1550nmEMLفرستنده1490nmگیرنده APD
قابل استفاده برای8اتصال SMF 0km
مصرف انرژی کم, < 1.5W
رابط مانیتور تشخیصی دیجیتال
رابط نوری سازگار با IEEE 802.3ae 10GBASE-ZR
رابط الکتریکی مطابق با SFF-8431
دمای محیط کار:
تجارتي:0تا ۷۰ درجه سانتیگراد
درخواست
10GBASE-ZR در 10.3125Gbps
10GBASE-ZW در 9.953Gbps
سایر پیوندهای نوری
فرستنده های SFP BIDI ((WDM))
| 10G SFP BiDi | SFP+ BiDi 1270 20 کیلومتر | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 کیلومتر | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40 کیلومتر | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40 کیلومتر | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60 کیلومتر | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60 کیلومتر | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80 کیلومتر | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80 کیلومتر | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

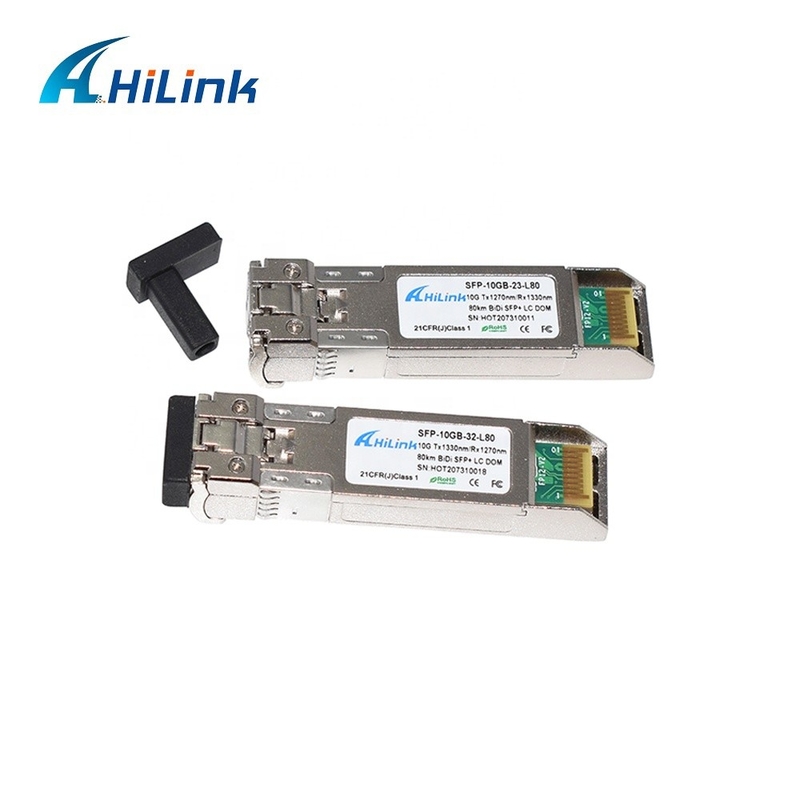

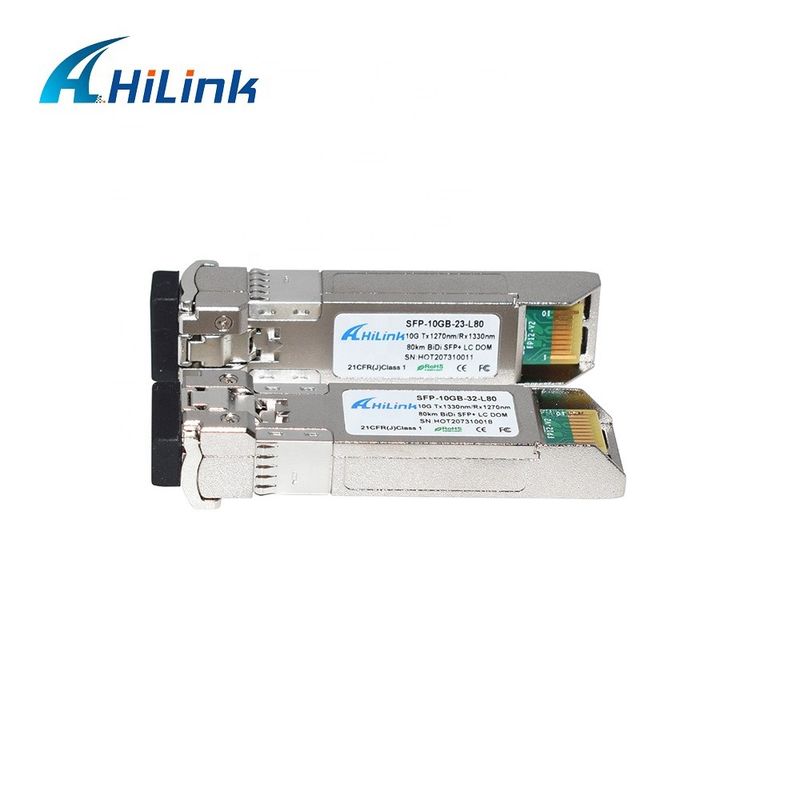

تصویر محصول
اوهویژگی های پتیکی(TOP ((C)= 0 تا 70°C، TOP ((I)=-40به80°CVCC= 3.13 تا 3.47 ولت)
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت |
| فرستنده | ||||||
| طول موج عملیاتی | λ | 1470 | 1490 | 1510 | nm | |
| 1530 | 1550 | 1565 | ||||
| قدرت خروجی (فعال) | PAVE | 0 | 5 | دی بی ام | 1 | |
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | |||
| نسبت انقراض | اورژانس | 9 | دی بی | |||
| عرض طیف RMS | Δλ | 1 | nm | |||
| زمان افزایش/ افت (20٪ ~ 80٪) | Tr/Tf | 50 | ps | |||
| مجازات پراکندگی | TDP | 3.2 | دی بی | |||
| شدت نسبی سر و صدا | RIN | -128 | dB/Hz | |||
| خروجی چشم نوری | مطابق با IEEE 0802.3ae | |||||
| گیرنده | ||||||
| طول موج عملیاتی | λ | 1530 | 1550 | 1565 | nm | |
| 1470 | 1490 | 1510 | ||||
| حساسیت گیرنده | PSEN1 | -22 | دی بی ام | 2 | ||
| حساسيت بیش از 80 کيلومتر فيبر | PSEN2 | -20 | دی بی ام | 2 | ||
| اضافه بار | PAVE | -7 | دی بی ام | |||
| LOS ادعا کرد | بابا | -35 | دی بی ام | |||
| مبلغ بازپرداخت | Pd | -24 | دی بی ام | |||
| هیسترسیس LOS | Pd-Pa | 0.5 | دی بی | |||
يادداشت:
1. ارقام متوسط قدرت فقط برای اطلاع رسانی است، مطابق IEEE 802.3ae.
2اندازه گیری شده با بدترین ER؛ BER<10-12231 1PRBS.
ابعاد بسته
