جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | HILINK |
| گواهی: | CE FCC Rohs |
| شماره مدل: | 10G-ZR-1550-120KM |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی تاول، 10 عدد / سینی |
| زمان تحویل: | 1-3 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
|
اطلاعات تکمیلی |
|||
| نرخ داده: | 10 گیگابیت بر ثانیه | طول موج نانومتر: | 1550 نیوتن متر |
|---|---|---|---|
| فاصله انتقال: | 120 کیلومتر SMF | رابط: | ال سی دوبلکس |
| DDM: | آره | ضمانتنامه: | 3 سال |
| برجسته: | ماژول فرستنده و گیرنده نوری SMF 120 کیلومتری,ماژول فرستنده و گیرنده نوری DDM SFP+,فرستنده گیرنده فیبر LC Sfp Duplex |
||
توضیحات محصول

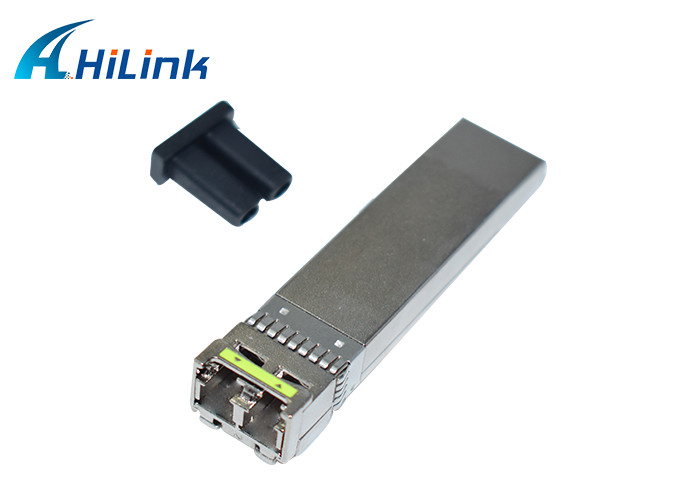

ماژول فرستنده و گیرنده نوری 10G-ZR-120KM SFP+ 120KM LC 1550nm فیبر SMF
امکانات:
تحمل پراکندگی 0 تا 2400+ ps/nm (تا رسیدن به 120 کیلومتر بدون جبران پراکندگی)
از نرخ بیت 9.95 تا 11.3 گیگابیت بر ثانیه پشتیبانی می کند

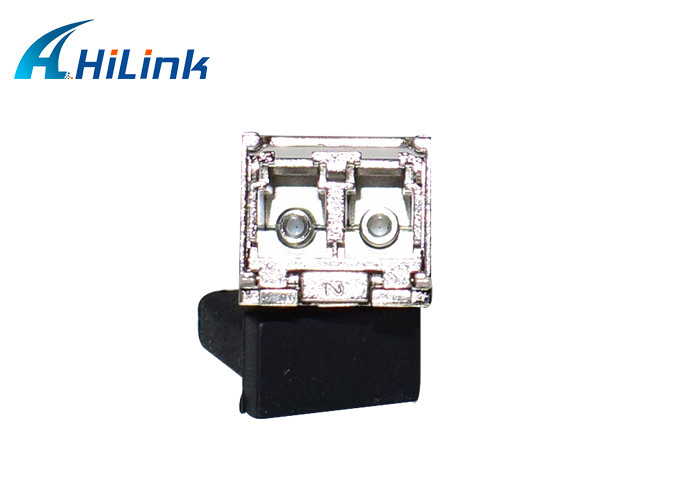

کانکتور LC دوبلکس
فرستنده CML خنک شده 1550 نانومتری، آشکارساز عکس APD
پیوندهای SMF تا 120 کیلومتر
منبع تغذیه: + 3.3 ولت
مصرف برق<1.8W
محدوده دما: 0 تا 70 درجه سانتیگراد
کاربرد:
اترنت 10GBASE-ZR/ZW
SONET OC-192 / SDH
کانال فیبر 10G
عمومی
HLPG120D HILINK یک ماژول فرستنده گیرنده نوری 10 گیگابیت بر ثانیه بسیار فشرده برای کاربردهای ارتباط نوری سریال با سرعت 10 گیگابیت بر ثانیه است.HLPG120D یک جریان داده الکتریکی سریال 10 گیگابیت بر ثانیه را به سیگنال خروجی اپتیکال 10 گیگابیت بر ثانیه و یک سیگنال ورودی نوری 10 گیگابیت بر ثانیه را به جریان های داده الکتریکی سریال 10 گیگابیت بر ثانیه تبدیل می کند.رابط الکتریکی 10 گیگابیت بر ثانیه با سرعت بالا کاملاً با مشخصات SFI مطابقت دارد.
پارامترهای نوری (TOP= 0 تا 70درجهC، VCC = 3.135به 3.465ولت)
| پارامتر | نماد | حداقل. | معمول | حداکثر. | واحد | توجه داشته باشید |
| بخش فرستنده: | ||||||
| طول موج مرکز | λt | 1530 | 1550 | 1565 | نانومتر | |
| عرض طیفی | △λ | 0.3 | نانومتر | |||
| توان نوری متوسط | پاوگ | 0 | +5 | dBm | 1 | |
| OMA قدرت نوری | پوما | -2.1 | dBm | |||
| خاموش شدن لیزر | پوف | -30 | dBm | |||
| نسبت انقراض | ER | 8.2 | دسی بل | |||
| جریمه پراکندگی فرستنده | TDP | 3.0 | دسی بل | 2 | ||
| نویز با شدت نسبی | رین | -128 | دسی بل/هرتز | 3 | ||
| تحمل از دست دادن بازگشت نوری | 21 | دسی بل | ||||
| بخش گیرنده: | ||||||
| طول موج مرکز | λr | 1260 | 1600 | نانومتر | ||
| حساسیت گیرنده | سن | -24 | dBm | 4 | ||
| لس ادعا | LOSآ | -34 | - | dBm | ||
| دسر لوس | LOSدی | -24 | dBm | |||
| لوس هیسترزیس | LOSاچ | 0.5 | دسی بل | |||
| اضافه بار | نشست | -7 | dBm | 5 | ||
| انعکاس گیرنده | Rrx | -26 | دسی بل | |||
توجه داشته باشید:
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE802.3ae.
2. شکل TWDP مستلزم آن است که برد میزبان مطابق با SFF-8431 باشد.TWDP با استفاده از کد Matlab ارائه شده در بند 68.6.6.2 IEEE802.3ae محاسبه می شود.
3. انعکاس 12 دسی بل.
4. شرایط تست های گیرنده استرس بر اساس IEEE802.3ae.آزمایش CSRS مستلزم آن است که برد میزبان مطابق با SFF-8431 باشد.
5. اضافه بار گیرنده مشخص شده در OMA و تحت بدترین شرایط تحت فشار جامع.
ابعاد مکانیکی
