جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | HILINK |
| گواهی: | CE FCC Rohs |
| شماره مدل: | HL-SFP-1.25G-80KM |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی تاول 10 عدد در سینی |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 500 در هفته |
|
اطلاعات تکمیلی |
|||
| نرخ داده: | 1.25 گرم | فاصله: | 80 کیلومتر |
|---|---|---|---|
| رابط: | ال سی دوتایی | طول موج: | 1550 نانومتر |
| ضمانتنامه: | 3 سال | CE FCC: | حمایت کردن |
| برجسته: | ماژول فرستنده و گیرنده LC SFP DOM,ماژول فرستنده گیرنده SFP 1000BASE 80KM,ماژول فرستنده گیرنده SFP 1.25G 1550 نانومتری |
||
توضیحات محصول
1.25G 1000BASE 80KM 1550nm SMF 1.25G ماژول نوری LC SFP Module DOM
عمومی:
فرستنده‌های 1.25G 80KM Small Form Factor Pluggable (SFP) با توافقنامه چند منبعی قابل اتصال با ضریب کوچک (MSA) سازگار هستند.آنها به طور همزمان با اترنت گیگابیتی مطابق با استاندارد IEEE STD 802.3 و کانال فیبر 1x مطابق با FC-PI-2 Rev. 10.0 مطابقت دارند. آنها مطابق با RoHS و بدون سرب هستند.
امکانات:
پیوندهای داده دوگانه تا 1.25 گیگابیت بر ثانیه
ردپای SFP با قابلیت اتصال داغ
فرستنده لیزری 1550 نانومتری DFB
کانکتور LC دوبلکس
تا 80 کیلومتر در SMF 9/125μm
محفظه فلزی برای EMI پایین تر
منبع تغذیه تک + 3.3 ولت
اتلاف توان کم <700mW
محدوده دمای کاری تجاری: 0 درجه سانتی گراد تا +70 درجه سانتی گراد
برنامه های کاربردی:
اترنت 1.25Gb/s 1000Base-ZX
کانال فیبر 1.06 گیگابیت بر ثانیه
جیمنgabمنتی و همکارانساعتهrneتی اسwمنtcاوسآnد آرشماتیهrس
افمنبودنrسیدر هکتارnneل اسwمنtch منnfrآخیابانrتوجتیتوrه
سری فرستنده گیرنده 1000 پایه:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

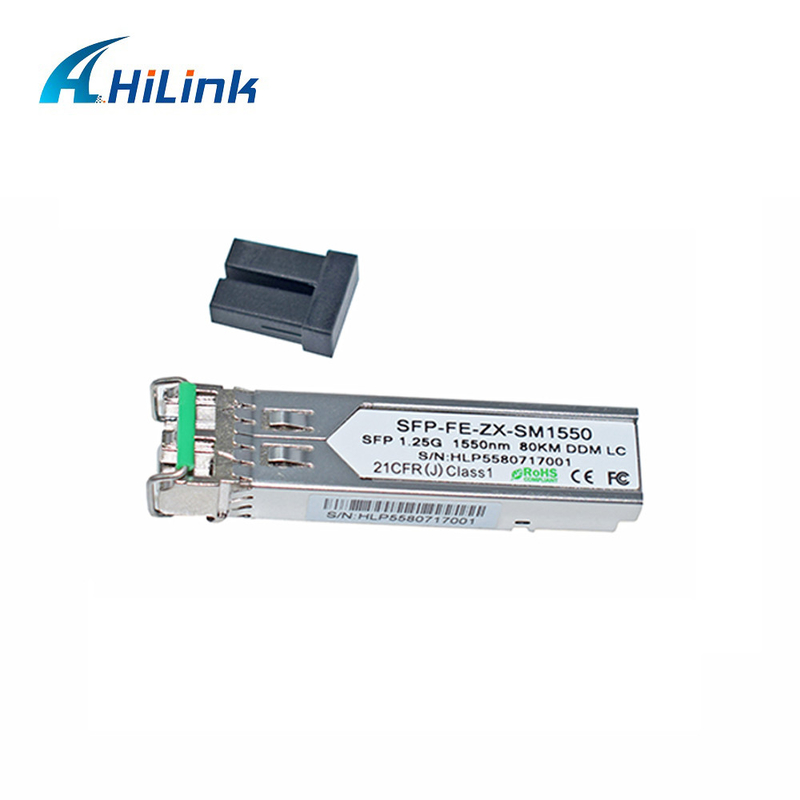

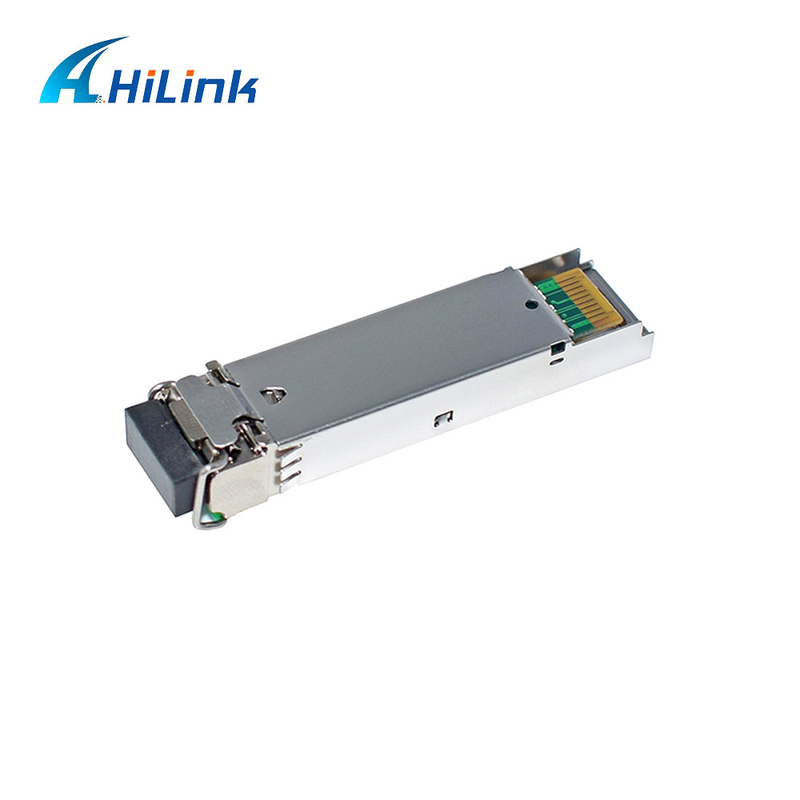

تصویر محصول:
مشخصات نوری (TOP=25°C، Vcc=3.3 ولت)Os
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | مرجع. |
| ولتاژ تغذیه | Vcc | 3.00 | 3.60 | V | ||
| جریان عرضه | Icc | 180 | 300 | mA | ||
| فرستنده | ||||||
| امپدانس دیفرانسیل ورودی | رین | 100 | Ω | 2 | ||
| نوسان ورودی داده تک پایان | وین، صص | 250 | 1200 | mV | ||
| انتقال ولتاژ غیرفعال | VD | Vcc - 1.3 | Vcc | V | ||
| انتقال ولتاژ فعال | VEN | وی | Vee+ 0.8 | V | ||
| Transmit Disable Assert Time | 10 | ما | ||||
| گیرنده | ||||||
| نوسان خروجی داده تک پایان | Vout, pp | 200 | 800 | mV | 3 | |
| زمان افزایش خروجی داده | tr | 175 | ps | 4 | ||
| زمان پاییز خروجی داده | tf | 175 | ps | 4 | ||
| خطای LOS | خطای VLOS | Vcc - 0.5 | VccHOST | V | 5 | |
| LOS Normal | هنجار VLOS | وی | Vee+0.5 | V | 5 |
ویژگی های ptical (TOP=25°C، Vcc=3.3 ولت)
یادداشت:
1. غیر متراکم.
2. AC کوپل شده.
3. به پایان دیفرانسیل 100 اهم.
4. 20 تا 80 درصد
5. LOS LVTTL است.منطق 0 عملکرد عادی را نشان می دهد.منطق 1 نشان می دهد که هیچ سیگنالی شناسایی نشده است.
6. با سیگنال ورودی داده بدون DJ اندازه گیری می شود.در کاربرد واقعی، DJ خروجی مجموع DJ ورودی و ΔDJ خواهد بود.
Hilink در طیف گسترده ای از فرستنده گیرنده های sfp تخصص دارد.
>SFP،SFP+،XFP،CWDM،DWDM
> CWDM/DWDM Mux Demux
> شکاف PLC، مبدل رسانه و غیره
> کابل فیبر نوری (کابل 10 گرم / 40 گرم aoc، dac و 40 گرم / 100 گرم MPO)
